油温机工作原理图

返回列表 来源:欧能 浏览:- 发布日期:2017-10-30 08:41:07【

油温机的原理主要是由使用场景所决定的,油温机作为控温专用设备,其作用是加热和调节温度。因此油温机的工作原理就比较容易理解了,主要是控制系统、加热系统、循环系统、冷却系统的配合。

以模具行业的油温机来说,油温机工作原理图如下图:

油温机原理图

工作原理详解:主要从油温机控制系统、循环系统、加热系统、冷却系统四个方面来说明。

控制原理:油温机的控制原理是通过PID温控表或者PLC的指令,通过控制发热管的状态,从而调节加热状态。控制冷却电磁阀的状态,调节冷却系统工作状态。

循环原理:油温机循环泵开启后,导热油从储油箱进入系统,经过加热器升温,从油温机出口进入到模具,然后又重新回到系统内部。

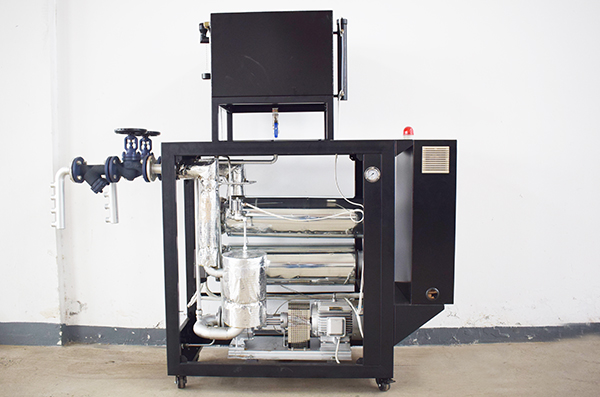

油温机内部结构图

加热原理:油温机内部导热油经过加热器升温,当感温探头探测到的媒体温度达到设定值时,反馈至控制器,加热器停止工作。当温度低于设定值时,加热器开始工作,当温度达到设定值后,又停止工作,如此循环往复。

冷却原理:冷却原理是通过控制冷却电磁阀的状态,当系统内导热油温度过高,超过设定温度值或者系统需要降温时,冷却水进入到冷却交换器,将导热油温度降低。

以上油温机工作原理图由南京欧能机械有限公司提供,如果您对油温机原理还有疑问,可以联系我们。咨询电话:400-000-9261 ,15195956304
