电池/电机测试冷热一体机温控系统,「欧能机械」为新能源助力!

返回列表 来源:欧能 浏览:- 发布日期:2019-11-26 09:55:07【

电池/电机测试冷热一体机温控系统,「欧能机械」为新能源助力!新能源汽车电驱动、电机测试、电池包测试的冷热一体机系统包括由一台压缩机制冷机组、储冷水箱、泵组、传感器、控制装置及辅助装置组成。

1、制冷压缩机组

冷热一体机温控系统的制冷压缩机组由低温制冷压缩机、蒸发器、冷凝器及相应辅件组成的制冷系统为整个设备提供15kw恒定冷源,并由水箱内的温度传感器感知水箱内的温度变化,上传到温度控制器中,由温度控制器控制通过调整压缩机的输出功率,使水箱的温度始终控制在较低的温度范围。水箱的控温范围为-40℃~85℃之内,也可由上位机或人工设定其温度值。

压缩机组采用制冷循环、热旁通、喷液冷却三种回路结合的方式,配合智能控制器,对压缩机组气路各段进行温度、压力调节,以使压缩机组可直接在高温下实现制冷循环。

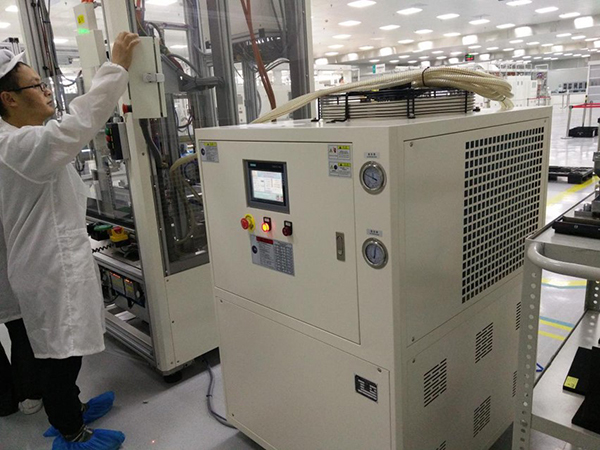

电机/电池测试冷热一体机温控系统

2、制冷液箱

冷热一体机温控系统制冷液箱由不锈钢制成,它由温度传感器、液位传器、搅拌器等组成。制冷液箱通过温度传感器探测内部的变化,上传至温度控制器,由温度控制器通过控制制冷电磁阀开闭,来控制液箱的温度。液箱通过外循环冷却液泵与汽车电动机相连,为汽车电动机提供各种温度下的冷却介质。

3、外循环冷却液泵

外循环冷却液泵为耐高温型旋涡泵,其压力为0~0.4MPa,流量为2~30L/min。外循环冷却液泵出口安装流量传感器,由变频器根据流量传感器数据和上位机设置参数控制冷却液泵转速,精确调整冷却液泵输出流量。

4、控温系统

冷热一体机控温系统用于各个温度控制点的温度,包括制冷液箱温度、外循环液箱温度、电机温度、回冷却液温度等。控温系统采用PT100铠装温度传感器进行温度数据采集,并采用西门子PLC控制器作为温度控制器,对全系统各节点进行自动控温。

5、通讯

冷热一体机温控系统采用CAN通讯与上位机联动,实现远程控制。设备可由CAN命令对系统设定温度、待机/运行选择、温度查询等功能。

6、安全预警系统

为了确保设备安全运行,冷热一体机温控系统上装有各类安全预警系统。高低温压缩机过热保护、高低压保护、液箱液位预警、高(110~120)低温预警等预警提示,综合故障报警。

7、保温设施

冷热一体机温控系统采用橡塑保温隔热措施,对所有管路实行严格保温隔热,以确保节能高效。

汽车电池/电机测试冷热不同厂家的产品在散热方面性能也是不一致的,欧能机械针对目前新能源电池/电机测试的市场,推出新能源电机、电池测试冷热一体机温控系统,符合市场需求。如果您想要了解更多知识,或是选购,欢迎来电咨询。电话:400-000-9261 ,15195956304
