三聚氰胺贴面热压机采用电加热导热油炉加热的优点

三聚氰胺贴面热压机采用电加热导热油炉加热有哪些优点呢？这个需要从三聚氰胺板的生产工艺说起。将在三聚氰胺树脂胶粘剂中浸泡过的带颜色或纹理的纸铺装到刨花板、中密度纤维板或者硬质纤维板表面，然后通过电加热导热油炉加热，经热压加热、加压而成的装饰板。

 热压温度低或者热压时间短，导致树脂固化不完全会导致饰面板表面理化性差。热压温度过高、模板表面温度不均、胶膜纸储存期过长、胶膜纸预固化度过高，导致树脂流展不佳。电加热导热油炉采用PID调节可将温度稳定在±1℃内。相对于其他加热方式，其温度更均匀。

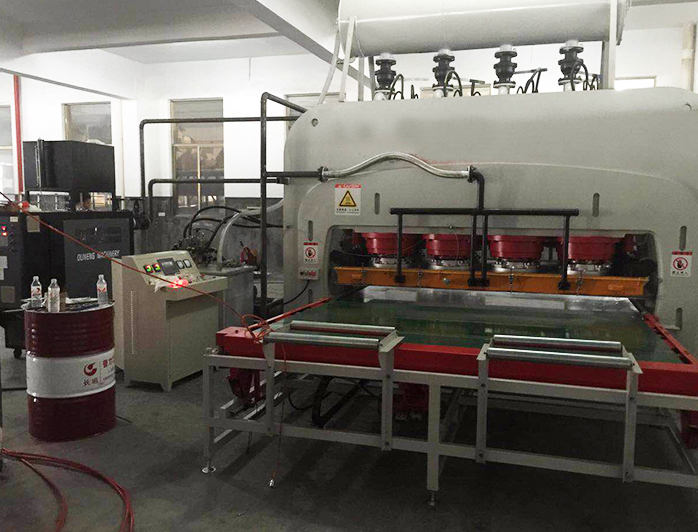

三聚氰胺贴面热压机进行加热加压，一般加热温度为135—150℃，为了得到良好的表面光泽，可采用冷—热—冷的热压工艺，即板坯进入压机时热板温度低于50℃，以免树脂局部固化，然后升温加压，在卸压前先要将热压温度降下来，降至50℃时才能降低压力，张开热板。使用压力约6—8MPa。待压成板后，再在纵横裁边机上裁边，后在装饰板背面进行砂光。便生产成三聚氰胺树脂装饰板。

南京欧能机械有限公司在产品的研发、生产工业流体控温设备，并不断探索模温机应用领域。电加热导热油炉咨询电话：400-000-9261 ,15195956304

本文出处：www.ounengjixie.com，如有转载请务必注明!
