PHC蜂窝板生产工艺中，导热油模温机的应用「欧能机械」

PHC材料的特性是强度高、刚性好、质量轻，PHC蜂窝板主要应用在汽车内饰行业的汽车备胎盖板、卡车天窗、搁物板、支撑板等部件上。今天小编要介绍的是，PHC蜂窝板生产工艺，以及导热油模温机的应用。

PHC蜂窝板生产工艺主要分以下几个步骤：

1、纸芯拉伸

纸芯置于蜂窝纸芯拉伸机上，将设备温度控制在100℃-160℃（整个过程不断升温），60s后，纸芯被拉伸为蜂窝状。蜂窝纸芯和玻璃纤维毡上下铺好，放置在工作台上，有机器人夹持到喷涂间。

2、预装

预装工艺是将原料罐内的异氰酸酯组合料和多元醇组合料通过管道分别输送至恒温罐内。

3、喷涂发泡

恒温罐内物料通过PU喷涂生产线计量泵（泵配料比例异氰酸酯：聚醚多元醇:=170:100），计量后输送至PU生产线混合头内，混合头高速旋流混合均勾后通过0.8-0.95Mpa，压缩空气雾化喷涂到玻璃纤维毡的表面，机器人将喷涂后的玻璃纤维毡、 蜂窝纸芯放置在模具中发泡，模具温度控制在100-140℃，时间55?100s。

通过异氰酸酯组合料中的异氰酸聚亚甲基聚亚苯基酯与多元醇组合料中的聚醚多元醇，在催化剂、助剂、发泡剂的作用下发生化学反应而形成聚氨酯泡沫，填充玻璃纤维毡的表而和蜂窝纸芯空隙，从而达到玻璃纤维毡与蜂窝纸芯复合的目的。喷涂发泡原理与PU片材发泡原理相同。

4、热压成型

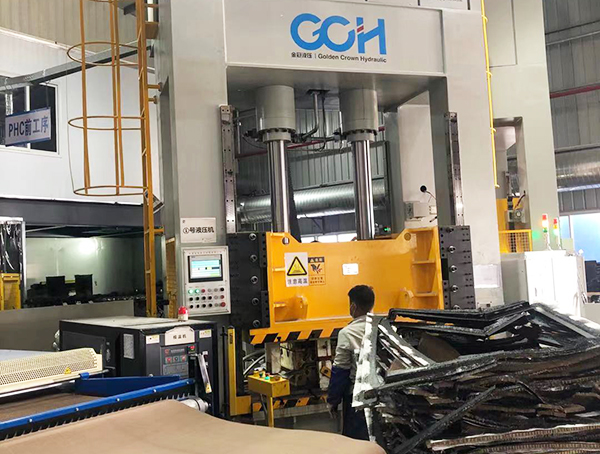

发泡完成后利用液压机热压冲裁成型，液压机使用导热油模温机进行加热，加热温度为160-210℃,时间2OO-3OOs；然后自然冷却，制成PHC蜂窝盖板。

5、成品

冲裁之后得到成品，堆放至成品区。

以上就是PHC材料一个正常的生产过程，需要有拉伸干燥机、机械手、PU喷涂房、液压机、模具、导热油油温机这些设备。在选择液压机、模具、油温机的时候，有任何问题，欢迎联系我们。
