复合材料热压罐加热过程是怎样的呢？

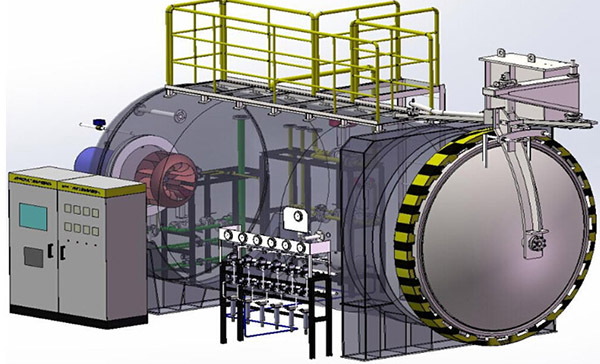

复合材料热压罐工艺是应用较常见的一种成型方式。预浸料在真空状态下，通过热压罐加热、加压，利用热压罐内同时提供的均匀温度和均布压力实现固化，复合材料热压罐加热过程是怎样的呢？

复合材料热压罐升温阶段。要选择合理的升温速度，对于大制件，升温要慢，使整个制件受热均匀，2℃/min是常用的升温速率。这个阶段主要用真空压力，视情况可施加一定压力。

热压罐保温阶段，对不同的树脂基体，保持的温度和时间有所不同，此阶段的主要日的是使树脂熔化，浸渍纤维，除去挥发物，并且使 树腊逐步固化至凝胶状态。此阶段的成型压力为全压的1/3~1/2。使部分树脂流出，保证制件最后的树脂含量符合设计要求。

继续升温阶段。经过吸胶阶段后，树脂基体己成半固化状态，溶剂和低分子量挥发物充分排出，将温度升华固化温度。热固性树脂的固化反感是放热反应，固 化过程中有热量放出，如升温速度过快，使固化反应速度急剧加快，热量集中地大量放出，将导致材料局部被烧坏，这种现象称为爆聚，必须避免。

复合材料热压罐保温热压阶段。此时的温度是树脂固化的温度，树脂基体进一步固化，这一阶段要加全压，目的是使树脂在继续固化过程中，层片之间充分压实。从加全压到整个热压结束，称为热压阶段。而从达到指定的热压温度到热压结束的时间，称为恒温时间。热压阶段的温度、压力和恒温时间，是成型过程中的重要工艺参数，必须根据所用树腊基体的配方严格控制。

复合材料热压罐冷却阶段。在一定保压的情况下，采取自然冷却或者强制冷却到一定温度或室温，然后卸压，取也产品。冷却时间过短，容易使产品产生翘曲、开裂等现象，冷却时间过长，对制品质量无明显帮助，但会使生产周期拉长。

复合材料热压罐冷却阶段只为了让高温固化的制件，经过这一阶段在较低温度下保持一段时间，可以消除因高温固化所产生的制件内应力，防止卸压脱模后制件变形。

在成型过程中，每个阶段的温度控制都尤为重要，要对各种工艺参数进行严格的控制，才能得到高质量的制品。

南京欧能机械有限公司作为国内专业的温控设备厂家，提供热压罐导热油电加热系统的设计定制，咨询电话：400-000-9261 ,15195956304

本文出处：www.ounengjixie.com，如有转载请务必注明!
